6月10日，西安炬光科技(688167.SH)发布《对于子公司订立本事许可契约的公告》，公告称全资子公司瑞士炬光拟向民众跳动的半导体代工企业AH公司开展微棱镜透镜阵列和垂直光学耦合器关系本事许可，契约项下一次性本事许可费统统为1300万好意思元，外加许可居品特准权使用费。

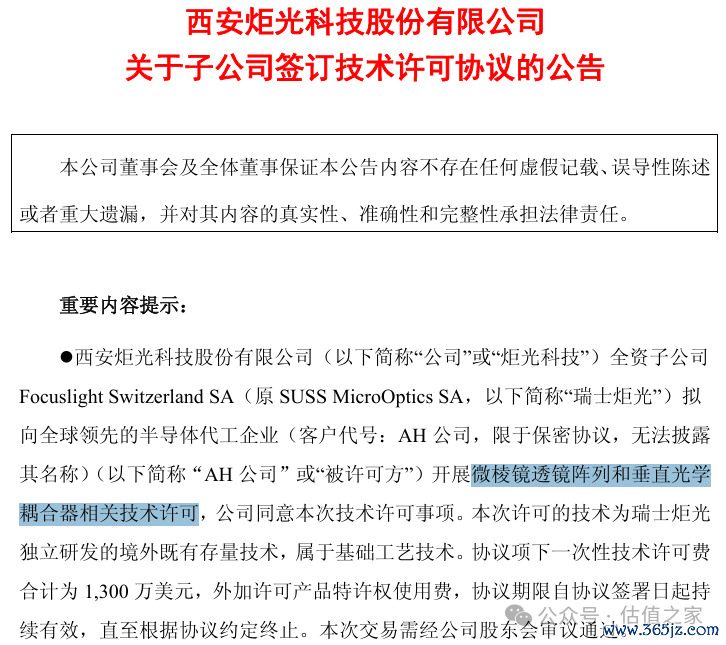

图片证据：炬光科技CPO本事授权订单，数据开始于公司公告

道理的是，在上述公告后，紧接着炬光科技就发布了实践限定拟提前断绝减持筹谋的公告，2月28日发布筹谋通过巨额往返姿色减持50万股，实践减持45万股，减持价钱区间301.20～458.00元/股。

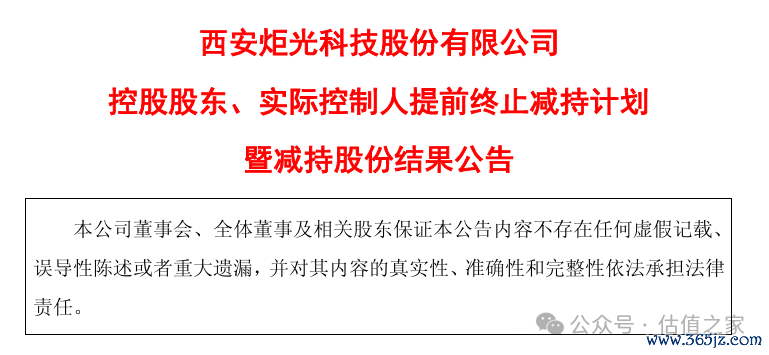

图片证据：炬光科技实践限定东说念主提前断绝减持筹谋，数据开始于公司公告

垂直光栅耦合与旯旮光栅耦合差别是什么

由于本次本事授权契约的垂危性较高，且触及专科名词较多，估值之家尽可能用阳春白雪的谈话一步步作念出涌现。

当今成本市集对于CPO（共封装光学）多数的清醒，主要停留在这一层面：台积电通过硅光子COUPE封装本事，把电芯片EIC和硅光芯片PIC细巧贴合在一皆，造成光电周折引擎，然后再将光电周折引擎通过CoWoS工艺和ASIC芯片封装在合并块基板上，就是CPO。这个过程估值之家曾在《继CoWoS之后，COUPE成为AI芯片的下一个关节字》中有过陈诉，可供参考。

对于CPO来说，这个层面的清醒，是字面赞佩的清醒，但还不够。

在EIC和PIC封装完成后，光路从PIC发出，在PIC与外部光纤连气儿的阿谁交壤面，若何让发出的光泽一碗水端平、而且以极低的损耗精确插足光纤阵列器件FAU中（注：FAU指连气儿光纤的多通说念插头），或者反过来由外面FAU的光精确射入PIC的光波导通说念里，这个瞄准和连气儿的本事，叫作念“光学耦合本事”或“光栅耦合本事”。

如上图所示，从PIC中出来的光，不错按照接近90度的姿色插足FAU（上头紫色箭头），也不错按水平的姿色插足FAU（底下紫色箭头），前者被称为垂直光栅耦合有谋略（下文简称垂直耦合），后者被称为旯旮光栅耦合有谋略（下文简称旯旮耦合）。

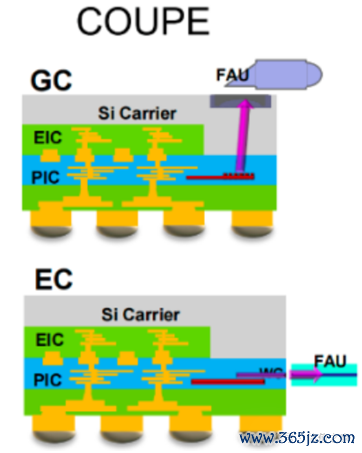

图片证据：光从PIC中发出，两种姿色插足FAU，数据开始于台积电

垂直光栅耦合 vs 旯旮光栅耦合

在英伟达现时精致量产并已插足数据中心实机部署的第一代CPO交换机（如Quantum-X Photonics Q3450-LD），遴荐的是垂直耦合有谋略。

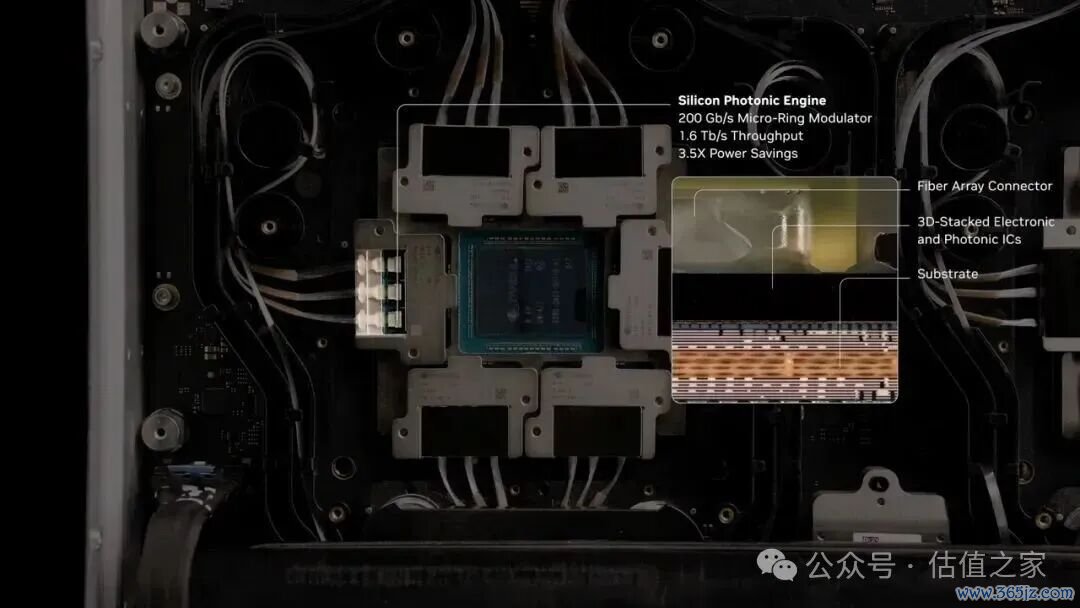

图片证据：Quantum-X Photonics Q3450-LD遴荐垂直耦合有谋略，数据开始于英伟达

然则，英伟达在CPO有谋略中遴荐垂直耦合有谋略，并不是因为垂直耦合有谋略更好，而是一种基于居品良率磋议的求实取舍或无奈取舍。博通的CPO交换机（Bailly平台，基于其Tomahawk系列）在第一代居品中就激进地取舍了旯旮耦合。

在垂直耦合有谋略中，领先需要在PIC的名义上，通过光刻本事刻蚀出一瞥周期性凹槽（即衍射光栅），当FAU中的光垂直上方（凡俗会歪斜8度摆布以精通光反射回光源）向下射向这些凹槽时，光束会发生布拉格过问：其电磁波在凹槽处发生相互过问，过问相长的扫尾就是让光路强制发生90度的弯折，从而拐弯并顺着水通俗向的硅波导流走，插足PIC。

由于垂直耦合本色上是应用了物理衍射道理，因此有几个致命瑕疵：

第一，是漏光问题（高插损）。由于物理衍射是向四面八方无规章发散的，因此很大一部分光能会平直向下穿透硅基板（漏进基底中），或者向后反射，这导致插入损耗凡俗在1.5 dB至3.0 dB以上，进而意味着30%到50%的光还莫得插足PIC就漏光损耗了，这对于立志的外置CW激光器来说，就很挥霍了。

第二，是窄带宽问题。凭据布拉格过问公式，衍射角度与光的波长（或神采）深度绑定。若是光源波长偏离了联想波长，光束弯折的角度就会偏离，无法射入波导中。AI时期的多波长复用（WDM）本事条件通说念能同期通过多种神采的光，垂直耦合的窄带宽特质平直卡死了这一本事。

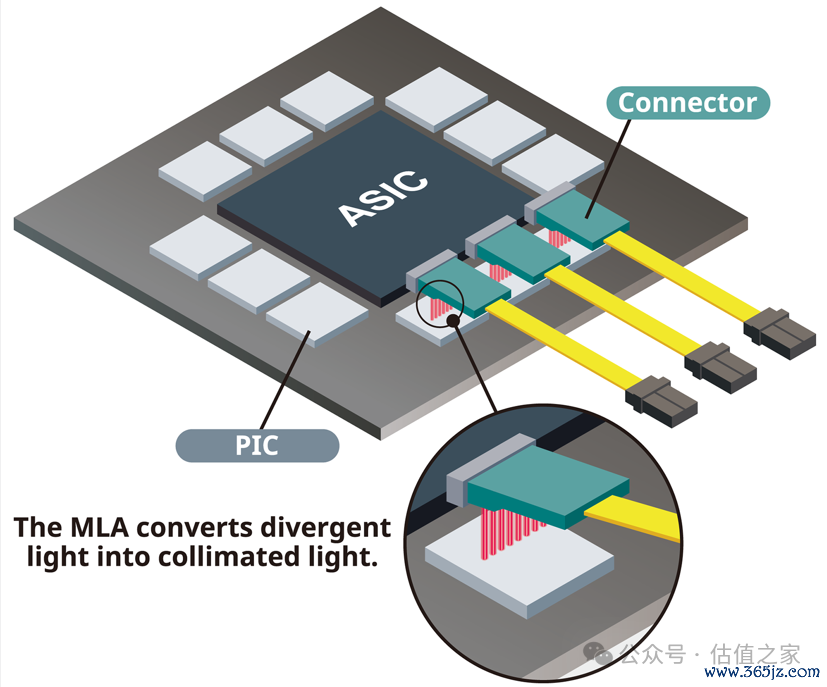

图片证据：垂直耦合有谋略线路图，红色的即为光，数据开始于日本旭硝子

比较于垂直耦合插损高、低带宽的残障，旯旮耦合有谋略无缺的管制了。

旯旮耦合是让光纤平直平躺在主板上，横向顶在PIC的断面（旯旮）上进行对接，由于光是从断面一条直线射进去，它幸免了物理衍射的漏光，插损不错作念到极低的0.2 dB到0.5 dB（光能死亡小于10%），由此插损极低，且具备高带宽特质。

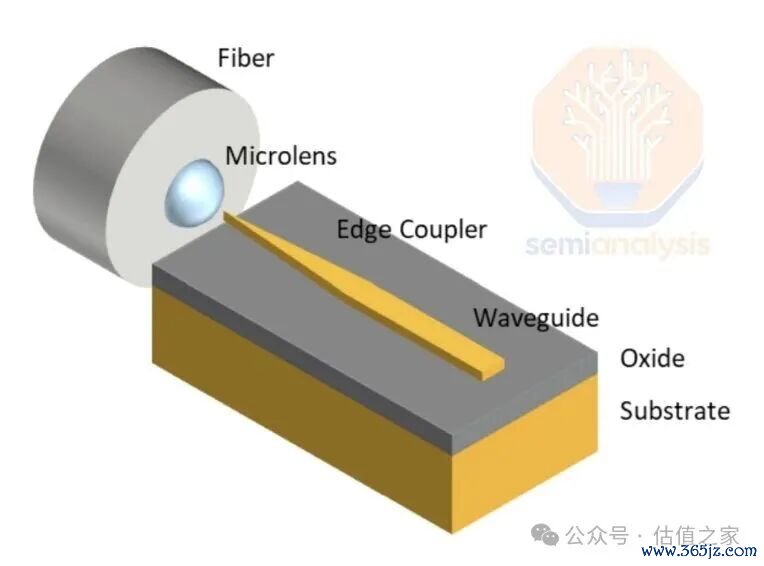

开云体育(中国)官方网站数据开始于Semi Analysis" cms-width="677" cms-height="501.547" id="5">图片证据：旯旮耦合有谋略线路图，数据开始于Semi Analysis

然则，甘蔗莫得两端甜，垂直耦合具有插损高、低带宽的舛误，但也有瞄准公役较大的优点（难度低）。旯旮耦合具有插损低、高带宽的有点，但也有瞄准公役较低的舛误（难度高）。

在PIC里面用于导光的硅通说念（波导），其截面凡俗独一0.22μm × 0.5μm，单模光纤，其传光的石英纤芯直径毛糙是10μm摆布，旯旮耦合颠倒于将一根直径10厘米的水管（光纤）里的水，一滴不漏地注入到一根直径独一2毫米的吸管（硅光波导）里，若是对接不好，光会发生剧烈的发散和折射，光能损耗会更大。

因此，尽管旯旮耦合的性能近乎无敌，但它在制造上濒临一个高大的贫乏（瞄准公役要小于±0.5μm，且机械臂在封装活水线上很难进行水平推入），一不预防光纤就会撅断，还会占用主板中枢区的物理空间，进而导致良率问题隆起。而垂直耦合有谋略则容错率较高，瞄准公役不错放宽至±1μm ~ 2μm，而且不错在晶圆阶段就进行自动化无数目测试（机械臂在封装活水线上容易进行垂直贴装），进而良率问题容易得到限定。

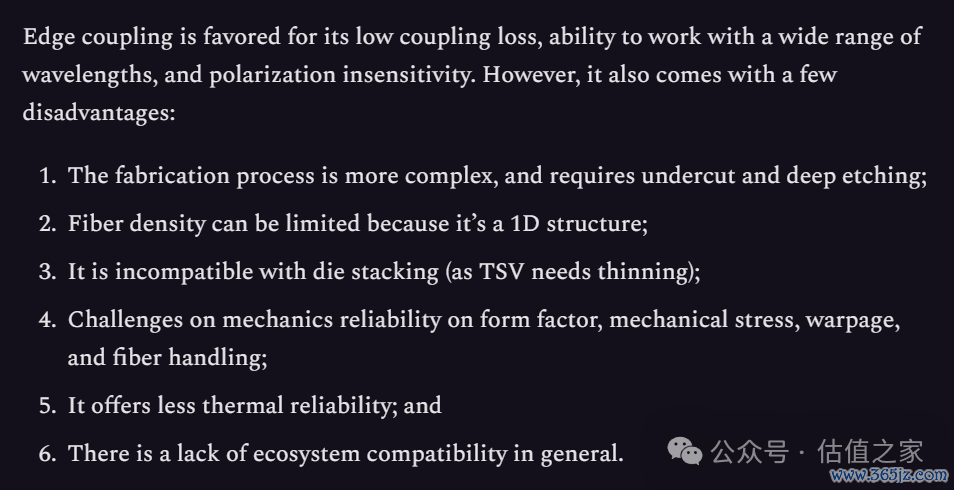

图片证据：旯旮耦合有谋略当今濒临的种种问题，数据开始于Semi Analysis

瑞士炬光，管制了什么问题？

按照上文所述，垂直耦合有谋略与旯旮耦合有谋略各有各的问题，也各有各的优点，若是能同期得到两个有谋略的上风：在出产拼装阶段，享受垂直耦合有谋略的浅近省事；在实践开动阶段，又能享受旯旮耦合有谋略的极致能效与宽带通路，那等于最佳的管制有谋略。

换言之，需要一种管制有谋略，既能易于出产、还能让光保持水平走向（限定光的损耗）、同期还能让光顺利插足PIC的波导通说念（耦合恶果高）。

瑞士炬光，比较无缺的管制了这个问题。

领先，本次本事授权有谋略仍然遴荐垂直耦合有谋略，易于出产。通过垂直光栅耦合器，让外部光纤（FAU）也曾遴荐最容易操作、最省主板面积的“垂直向下插”姿色进行安装。

其次，本次授权有谋略中的 MPLA（微棱镜透镜阵列），在极其轻飘的石英玻璃内既限定了光损耗、又提升了耦合恶果。（瑞士炬光将45度微反射棱镜和微透镜阵列（MLA）物理雕镂并合体在了合并块单体微透镜玻璃上）

具体来看，

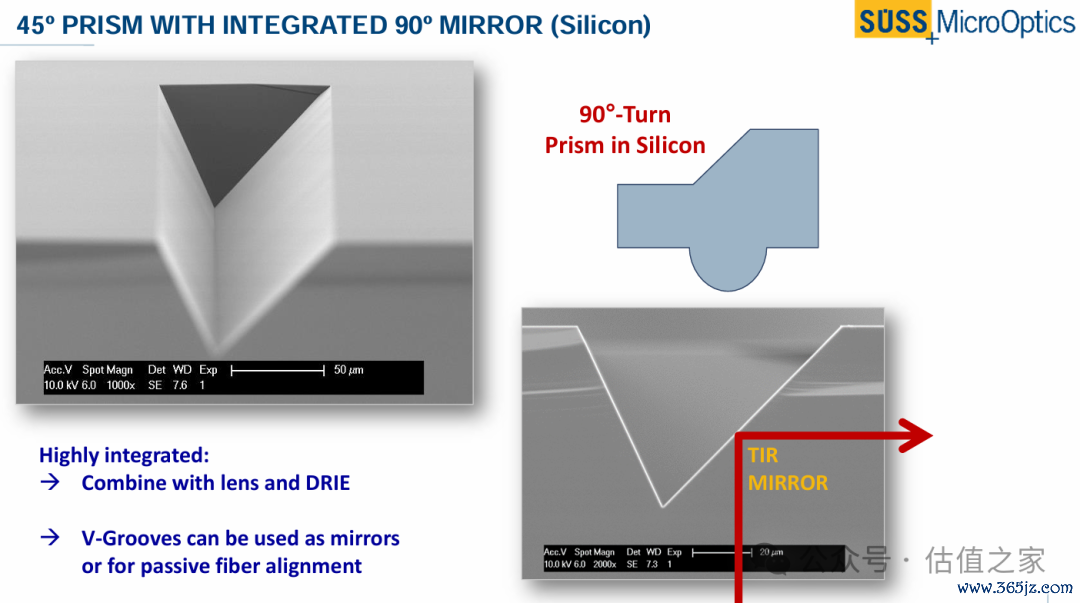

第一步，光路拐弯（中枢本事）：在微棱镜里面应用45度全反射，在不产生任何散射和漏光的前提下，将从FAU出来的垂直光路调转90度，变为水平光束。

图片证据：瑞士炬光MPLA中的微棱镜中枢本事，数据开始于瑞士炬光

第二步，超等压缩聚焦（中枢本事）：拐弯后的水平光束，坐窝通过一体化雕镂在侧面的微透镜阵列（MLA），将光束压缩聚焦至亚微米级，平直横向射入PIC芯片的波导通说念中。

（注：从FAU光纤射出的光斑太大，平直插足PIC芯片会漏光。MLA微透镜阵列是在一块高透光玻璃或石英基底上，遴荐半导体光刻蚀工艺，雕镂出成百上千个微米级的“超袖珍放大镜（透镜）”造成的阵列。MLA就像一瞥老花镜，把每一齐粗光束变细，极其精确地聚焦射进硅光芯片的轻飘通说念中）

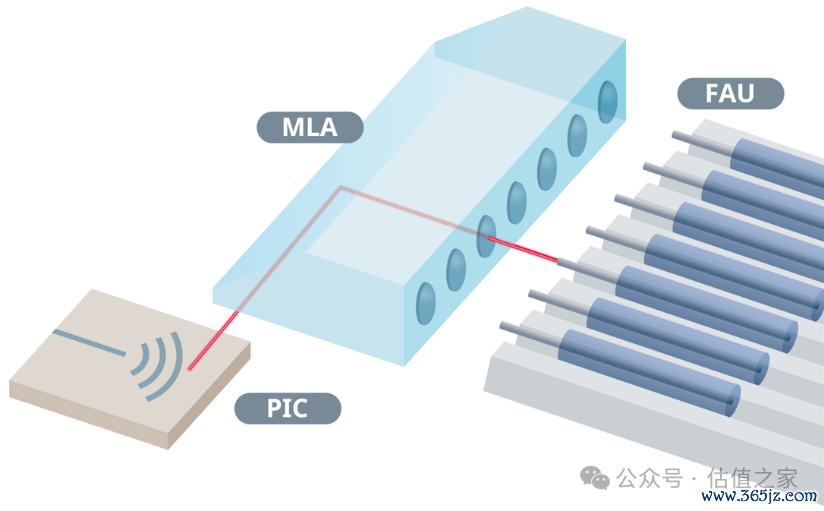

图片证据：MLA微透镜阵列线路图，数据开始于日本旭硝子

浅近来说，在英伟达的CPO有谋略中，一次完整的运算经过如下：

2026世界杯赛事竞猜中国官网

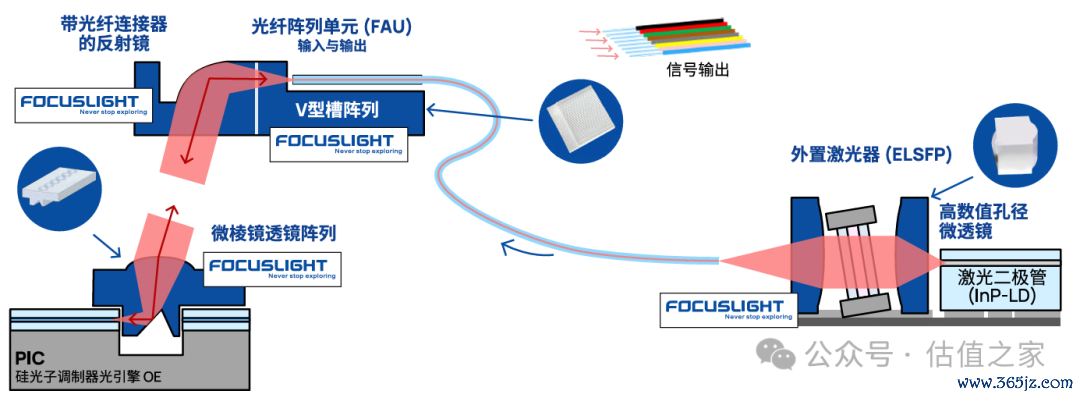

领先外置激光器ELSFP发出超高功率连气儿波光束 → 经过ELSFP里面由瑞士炬光提供的非球面微透镜耦合到光纤 → 光束插足光纤阵列单位FAU → 光束从FAU出来 → 光束插足微棱镜透镜阵列MPLA → 在MPLA里面垂直光被微棱镜无损调转地点为水平光 → 水平光束被微透镜MLA压缩 → 压缩后的水平光束插足PIC光波导通说念。
